Tabliczki opisowe do maszyn i kabli z laminatu

Tabliczki opisowe do maszyn i kabli pomagają szybko znaleźć właściwy przewód, rozpoznać funkcję elementu i odczytać numer urządzenia podczas serwisu. Stosuje się je przy przewodach, wiązkach, rozdzielniach, panelach sterowania i urządzeniach technicznych.

Wykonujemy tabliczki opisowe z laminatu grawerskiego na zamówienie. Realizujemy zarówno pojedyncze oznaczenia do prototypów, jak i większe zestawy z powtarzalnym układem i zmienną treścią. Jeśli masz listę numerów, opisów, nazw sekcji lub kodów QR, prześlij ją, a przygotujemy z niej komplet tabliczek do montażu.

Czym są tabliczki opisowe z laminatu

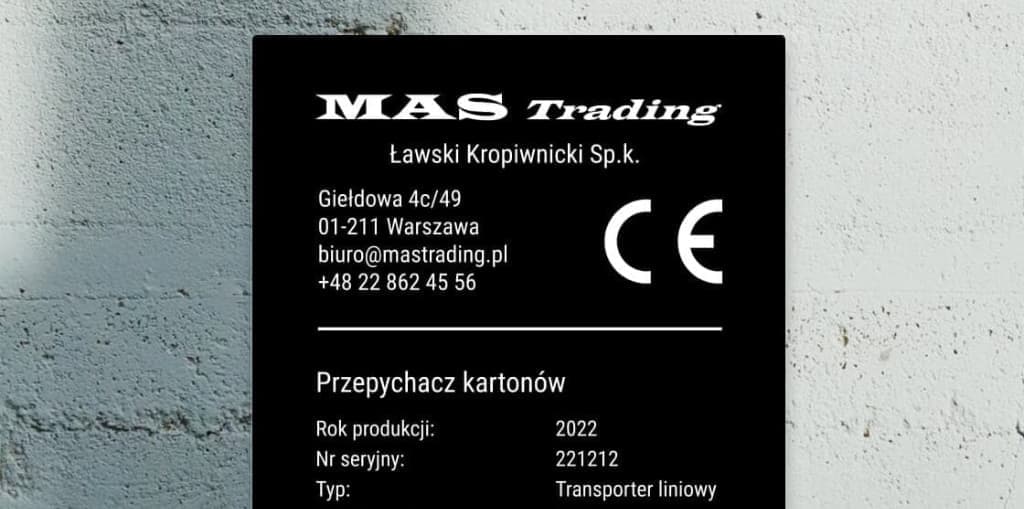

Tabliczki opisowe z laminatu grawerskiego to niewielkie oznaczenia techniczne. Podczas grawerowania laserowego laser usuwa wierzchnią warstwę laminatu i odsłania kolor spodniej warstwy. W ten sposób powstają napisy, symbole, numeracja i proste znaki techniczne bez dodatkowej farby.

Laminat grawerski jest lekki i dostępny w różnych kolorach. Przy większej liczbie tabliczek możemy zachować ten sam układ, zmieniając tylko treść. Możemy też przygotować różne wymiary i kolory w jednym zamówieniu, jeśli oznaczenia mają trafić na przewody, panele i obudowy. Dostępne warianty znajdziesz w katalogu laminatów.

Tabliczki z laminatu wykonujemy na zamówienie w ramach oferty tabliczek opisowych. Metalowe tabliczki bez nadruku ani graweru możesz dostarczyć do znakowania. Takie zlecenia realizujemy w ramach grawerowania dla firm.

Gdzie stosuje się tabliczki opisowe

Tabliczki opisowe stosuje się przy kablach i przewodach, w szafach elektrycznych, rozdzielniach, panelach sterowania oraz na maszynach i urządzeniach. W jednym zamówieniu możemy przygotować kilka rodzajów oznaczeń, na przykład zawieszki na przewody, większe tabliczki na panele i samoprzylepne tabliczki znamionowe na obudowy.

Na kablach i przewodach tabliczka może podawać numer linii, kierunek albo opis funkcji. W szafie elektrycznej oznacza sekcję, obwód, panel lub punkt przyłączenia. Na maszynie może zawierać numer stanowiska, nazwę elementu, ostrzeżenie albo dane identyfikacyjne.

Laminat grawerski to dwuwarstwowe tworzywo, które dobrze sprawdza się w typowym użytkowaniu technicznym i przemysłowym. Nie jest jednak niezniszczalny. Na jego trwałość wpływają słońce, wilgoć, temperatura, środki czyszczące, tarcie i sposób montażu. Przy wymagających warunkach sprawdź, czy dany wariant laminatu pasuje do miejsca pracy.

Co umieścić na tabliczce

Najpierw wybierz informację, którą użytkownik ma odczytać w danym miejscu. Na kablu lub przewodzie podaj numer i kierunek albo funkcję. Na panelu opisz sekcję, obwód lub funkcję. Na maszynie umieść nazwę elementu, numer urządzenia, ostrzeżenie albo inną informację potrzebną podczas obsługi. Piktogram, logo i kod QR dodaj tylko wtedy, gdy przekazują konkretną informację.

Nie próbuj umieszczać całej dokumentacji na małej tabliczce. Zostaw informacje potrzebne do identyfikacji i szybkiej obsługi. Jeśli odbiorca potrzebuje większej liczby danych, umieść je w dokumentacji, a na tabliczce dodaj kod QR prowadzący do właściwej dokumentacji.

Przy większej liczbie tabliczek przygotuj tabelę, w której każdy wiersz odpowiada jednej sztuce. Dodaj kolumny z miejscem lub elementem, numerem, opisem, nazwą maszyny albo sekcją, kodem QR i uwagami. Nie musisz wypełniać wszystkich kolumn, ale każda wartość powinna dotyczyć konkretnej tabliczki. Taki układ pozwala nam przygotować pliki bez przepisywania danych. Więcej informacji znajdziesz w poradniku jak przygotować plik do grawerowania.

Jeśli przygotowujesz większą liczbę tabliczek znamionowych, zobacz też poradnik jak przygotować dane do tabliczki znamionowej.

Laminat w oznaczeniach technicznych

Laminat grawerski jest lekki, daje czytelny kontrast i pozwala wykonać tabliczki w wielu wymiarach. Przy większym zamówieniu możemy powtórzyć ten sam układ na kilkunastu albo kilkudziesięciu tabliczkach z różną treścią.

Jeśli tabliczka będzie używana na zewnątrz, przy wilgoci, wysokiej temperaturze, chemii albo intensywnym tarciu, opisz te warunki przed wyceną. Na tej podstawie ocenimy rozwiązanie i ustalimy materiał, kolor oraz montaż.

Więcej o technologii znajdziesz w artykule czym jest grawerowanie laserowe. Przy tabliczkach liczą się czytelny projekt i dopasowanie do miejsca użycia.

Montaż tabliczek opisowych

Dobierz sposób montażu do miejsca użycia. Tabliczki znamionowe samoprzylepne sprawdzają się na gładkich obudowach, panelach i elementach, których nie chcesz wiercić. Przy maszynach i konstrukcjach możesz wybrać otwory pod wkręty, nity lub śruby.

Przy kablach i przewodach często stosuje się zawieszki albo otwory pod opaski kablowe. Dzięki nim przymocujesz tabliczkę do wiązki bez klejenia jej do powierzchni.

W zapytaniu od razu napisz, czy tabliczka ma mieć taśmę, otwory pod śruby, otwory pod opaski kablowe czy inny sposób mocowania. Montaż wpływa na wymiar, układ tekstu i przygotowanie produkcji.

Czytelność oznaczeń

Projekt zacznij od scenariusza odczytu. Ustal, kto będzie szukał informacji, z jakiej odległości i w jakim momencie. Na przewodzie najczęściej potrzebne są numer oraz kierunek lub funkcja. Na panelu podaj sekcję i obwód, a na maszynie numer elementu oraz informację potrzebną podczas obsługi. Najważniejsze dane umieść na początku. Nazwa systemu, logo albo kod QR nie powinny konkurować z informacją, której użytkownik szuka w pierwszej kolejności.

Dla wszystkich tabliczek ustal jeden sposób zapisu numerów, skrótów i nazw oraz zachowaj tę samą kolejność pól na każdej tabliczce. Dzięki temu łatwiej znaleźć oznaczenie podczas montażu i serwisu, a późniejsze zamówienie uzupełniające nie wymaga odtwarzania układu od początku. Jeśli treści nie da się skrócić bez utraty znaczenia, przenieś dodatkowe informacje do dokumentacji i dodaj kod QR zamiast zmniejszać napis do rozmiaru, który utrudni odczyt w miejscu montażu.

Co przygotować do wyceny

Do zapytania dołącz listę treści i podstawowe dane zamówienia. Podaj liczbę sztuk, wymiar lub dostępne miejsce, kolor laminatu, sposób montażu oraz warunki, w których tabliczka będzie używana. Przy większym zamówieniu przygotuj tabelę. Każdy wiersz powinien odpowiadać jednej tabliczce, a w osobnych kolumnach powinny znaleźć się dane stałe, dane zmienne, numer lub opis elementu, sekcja, wartości kodów QR, Data Matrix lub kodów kreskowych oraz uwagi.

Nie musisz mieć gotowego projektu produkcyjnego. Wystarczy uporządkowana lista, z której będzie wynikać, co pozostaje takie samo na każdej tabliczce, a co zmienia się między sztukami. Jeśli masz logo, piktogram albo gotowy układ, dołącz pliki razem z listą. Szczegółowe wskazówki znajdziesz w poradnikach jak przygotować dane do tabliczki znamionowej oraz jak przygotować plik do grawerowania. Gotowe materiały wyślij przez kontakt.

Najczęstsze błędy

Najczęstszy błąd to brak wymiaru lub informacji o dostępnym miejscu. Wymiar jest jedną z podstawowych zmiennych wyceny, ponieważ wpływa na ilość materiału, układ treści i koszt wykonania. Jeśli nie znasz dokładnej wielkości, podaj miejsce, które trzeba oznaczyć, oraz jego wymiary. Drugim problemem jest zbyt duża ilość treści na małej powierzchni.

Kolejne błędy to nieuporządkowana numeracja, pomieszanie danych stałych ze zmiennymi i brak przypisania treści do konkretnej tabliczki. Przy większym zamówieniu każdy wiersz tabeli powinien odpowiadać jednej sztuce. W osobnych kolumnach wpisz numer, opis, nazwę elementu, sekcję i kod, a przed wysłaniem sprawdź, czy wszystkie wartości są przypisane do właściwego wiersza.

Często zadawane pytania

Czy w większym zamówieniu każda tabliczka może być inna?

Tak. Możemy zachować wspólny układ i zmieniać dane między poszczególnymi tabliczkami. Większe zamówienie nie musi składać się z identycznych egzemplarzy.

Czy różne wymiary i kolory wymagają osobnych zamówień?

Nie. W jednym zamówieniu możemy wykonać tabliczki z laminatu w różnych wymiarach i kolorach.

Gdzie mogę sprawdzić dostępne warianty laminatu?

Dostępne warianty znajdziesz w katalogu laminatów. Możesz je porównać przed wyborem materiału do zamówienia.

Czy mogę zamówić u Was również tabliczki metalowe?

Nasza oferta wykonania tabliczek opisowych obejmuje laminat. Jeśli wybierasz metal, możesz dostarczyć własne tabliczki bez nadruku i graweru, które oznakujemy.

Mam metalowe tabliczki ze starymi oznaczeniami. Czy oferta obejmuje ich przerobienie?

Oferta znakowania dostarczonych tabliczek metalowych dotyczy egzemplarzy bez nadruku i graweru. Nie obejmuje usuwania ani poprawiania istniejących oznaczeń.

Podsumowanie

Jeśli potrzebujesz uporządkowanych oznaczeń technicznych, tabliczki z laminatu będą dobrym wyborem, zwłaszcza gdy większe zamówienie ma zachować spójny układ i różnić się treścią. Do kontaktu dołącz poprawną listę danych oraz wymiary tabliczek lub dostępnego miejsca, ponieważ wymiar wpływa na wycenę i przygotowanie zamówienia.
